技術情報 Works Introduction

海上工事部門

高度な技術と最先端設備

新造計画(仮称)DKK107

軽量で丈夫な船体に高性能昇降装置を備え、また、移動据付の時間を大幅に短縮するとともに全周回転掘削機の移動据付架台などを装備し、施工速度の向上を図り、よりリーズナブルな施工を提供致します。大型クレーンの搭載を可能とし、長尺LEGにより船体を高く上昇させることができ、洋上風車の施工・メンテナンスに最適です。

船名
新造計画(仮称)DKK107
種別
自己昇降式作業台船
船体寸法
(L×B×D)42.0m×23.5m×4.2m
レグ寸法
φ2.000mm×55.0m
昇降能力(最大)
3,000t(750t×4基)
昇降方法
油圧強制ピン嵌合式 GUSTO MSC社製
原動機
油圧ユニット用250kw×2台、発電機220kw×1台,非常用発電機150kw
甲板耐荷重
甲板部10t/㎡,500t吊クローラークレーン搭載可能
作業条件 / 作業時
波高(H1/3) 2.0m, 潮流 1.5knot, 風速 30m/sec
作業条件 / 荒天時
波高(H1/3) 6.0m, 潮流 1.5knot, 風速 40m/sec

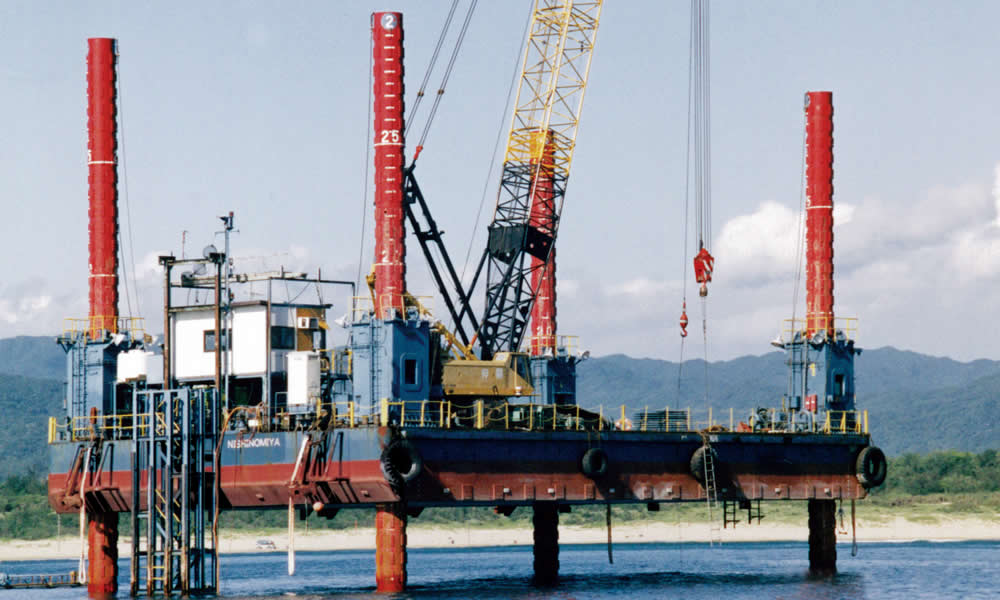

SEPむつ

多様化する建設工事、特に気象・海象地象条件が厳しい海洋、港湾工事では作業を安全に効率よく、確実に行う事が要求されます。それらのニーズを満たし、走行架台、杭打櫓も設置でき、あらゆる工事に威力を発揮し、皆様のご要望に応えるものと確信いたします。

船名
SEPむつ
種別
自己昇降式作業台船
船体寸法
(L×B×D)35.0m×22.0m×3.2m
レグ寸法
φ1.200mm×(40.0m)
昇降能力(最大)
1,600t(400t×4基)
昇降方法
盛替式ジャッキアップ ピッチ750mm
原動機
237kw,318ps/1800rpm×1台
甲板耐荷重
40t/㎡
自重
570t(レグを除く)
積載荷重
450t
アンカーウィンチ能力
5t×16m/min×4台
アンカーワイヤー
φ26mm×300m
操作室
6m×2.5m
燃料タンク
6㎘+1㎘
清水タンク
2㎥
船級
JG
作業条件 / 作業時
波高(H1/3) 1.5m, 潮流 8knot, 風速 15m/sec
作業条件 / 荒天時
波高(H1/3) 3.0m, 潮流 8knot, 風速 35m/sec

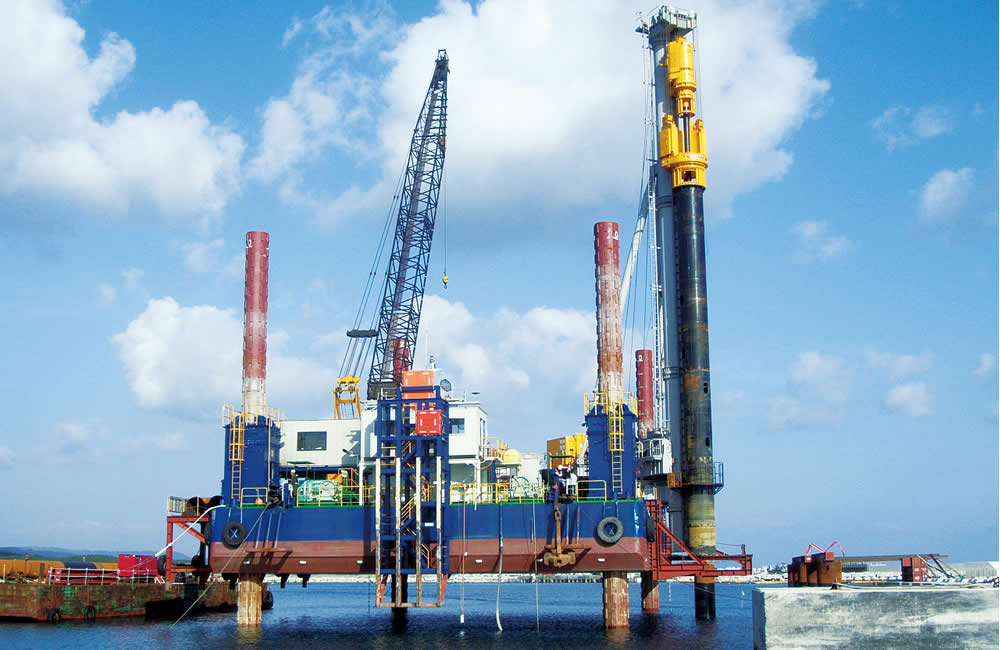

SEP ASO

本船はレグφ1200m/m・長さ53.0m・昇降能力400t×4基、計1,600tを有する作業台船で厳しい気象・海象下での作業が可能で、走行架台も設置できます。

船名
SEP ASO
種別
自己昇降式作業台船
船体寸法
(L×B×D)34.0m×20.0m×3.0m
レグ寸法
φ1.200mm×(53.0m)2015年延伸
昇降能力(最大)
1,600t(400t×4基)
昇降方法
盛替式ジャッキアップ ピッチ750mm
原動機
102ps×2台
甲板耐荷重
40t/㎡
自重
430t(レグを除く)
積載荷重
500t
アンカーウィンチ能力
5t×16m/min×4台
アンカーワイヤー
φ26mm×300m
操作室
6m×3.25m
燃料タンク
6㎘+1㎘
清水タンク
2㎥
船級
NK
作業条件 / 作業時
波高(H1/3) 1.5m, 潮流 8knot, 風速 15m/sec
作業条件 / 荒天時
波高(H1/3) 3.0m, 潮流 8knot, 風速 35m/sec

あしや号

ピンローラージャッキ式油圧駆動のスパッド4基を備えた作業台船です。昇降能力は1基60t計240tで潮位変動に自動追随し、杭打作業、全回転型オールケーシング掘削機使用に適しています。又、フェリー用ランプウェイも備えフェリー台船としても使用できます。

船名
あしや号
種別
スパッド台船
船体寸法
(L×B×D)40.0m×15.0m×3.0m
レグ寸法
0.78m×0.78m×25.00m
昇降方法
ピンローラー式
昇降能力
60t×4基
原動機
150KVA×1台
甲板耐荷重
40t/㎡
自重
450t
積載荷重
1200t
